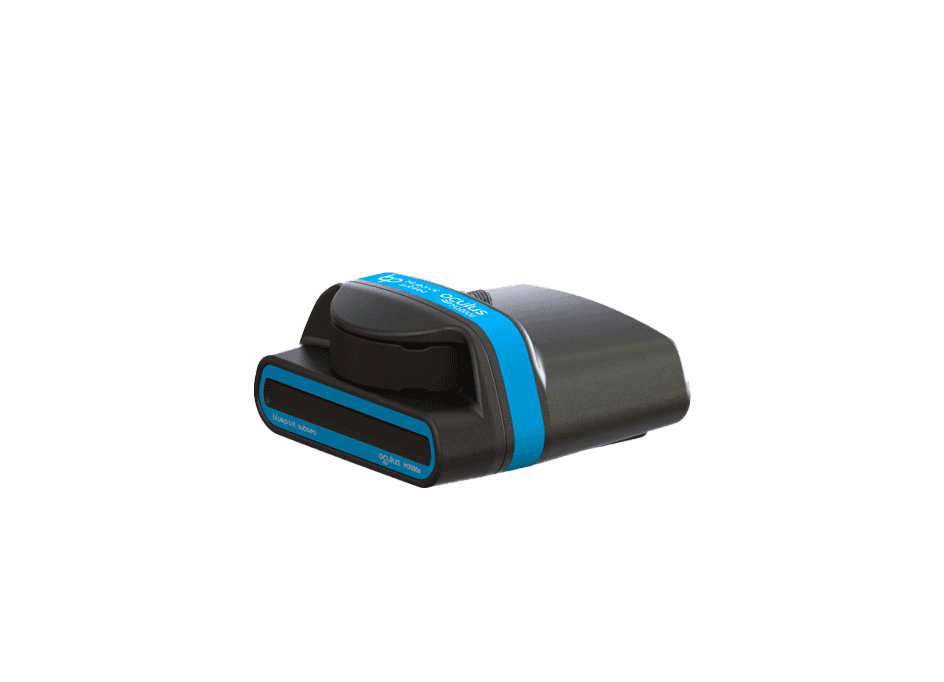

Sonar Blueprint Oculus M3000D

El M1200 es el mejor para actividades de corto alcance como inspecciones estructurales donde la resolución es más importante que el alcance. Ofrece la resolución operativa más alta dentro de la serie Blueprint M, integra una frecuencia operativa máxima de 2,1 Mhz, un velocímetro integrado para una precisión mejorada y un rango de resolución de 2,5 mm.

Sonar Blueprint Oculus M3000D

El M1200 es el mejor para actividades de corto alcance como inspecciones estructurales donde la resolución es más importante que el alcance. Ofrece la resolución operativa más alta dentro de la serie Blueprint M, integra una frecuencia operativa máxima de 2,1 Mhz, un velocímetro integrado para una precisión mejorada y un rango de resolución de 2,5 mm.

  • Controler icon

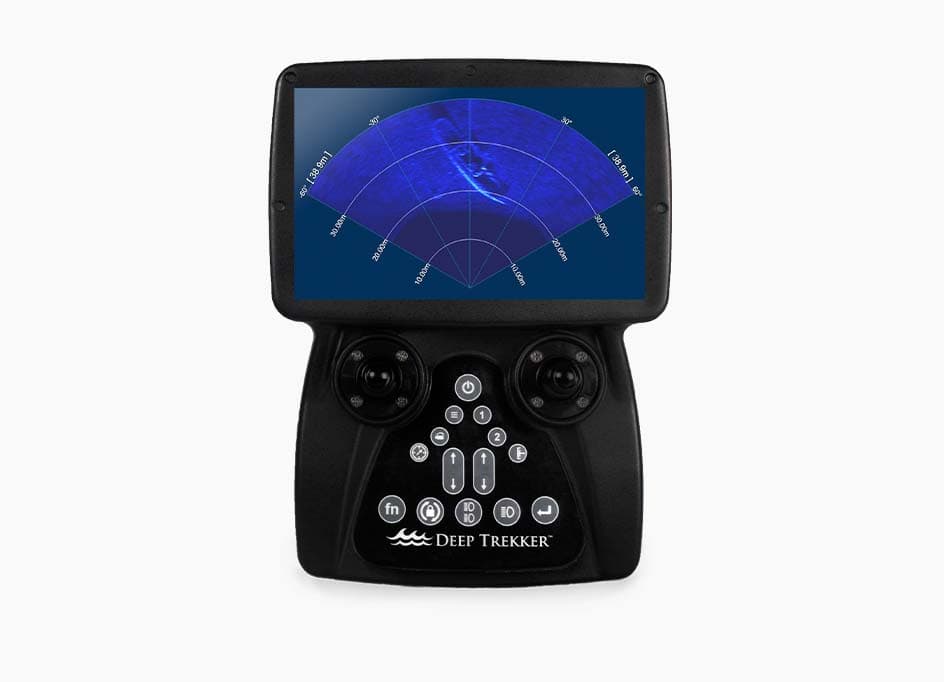

    Integrado en el controlador

  • Pivoting tether connection-icon

    Alcance de 0,1 m hasta 30 m

  • aluminum icon

    Construcción robusta

  • 3 m en modo de doble frecuencia

Sonar de generación de imágenes multihaz de alta resolución y alcance más corto de frecuencia doble para sondeos e inspecciones en aguas turbias

El generador de imágenes de corto alcance M1200D brinda la calidad de imagen más alta en la serie M de sonares. Ideal para inspecciones de cerca de estructuras sumergidas y monitoreo de buzos en aguas turbias. En aguas turbias, es posible que deba mover su ROV a unas pocas pulgadas del casco para obtener una visión efectiva. El problema con esto es que se vuelve muy difícil comprender su posición debajo del buque, en especial buques de carga grandes o cruceros, y también toma mucho más tiempo realizar la inspección. Con un sonar de generación de imágenes puede visualizar el casco desde más lejos e identificar anomalías a través de aguas turbias mientras también ve mayor parte del barco para conocer su posición.

Sonar para búsqueda y rescate

En operaciones de búsqueda y rescate, los socorristas que buscan evidencias o víctimas de ahogo barren un área usando un sonar de escaneo lateral, identifican objetivos potenciales y luego investigan estos objetivos para ver si son la víctima o no.

Sonar para inspección de cascos

En operaciones de inspección, particularmente en aplicaciones de aguas turbias, puede ser difícil usar solo una cámara para comprender la condición de la estructura.

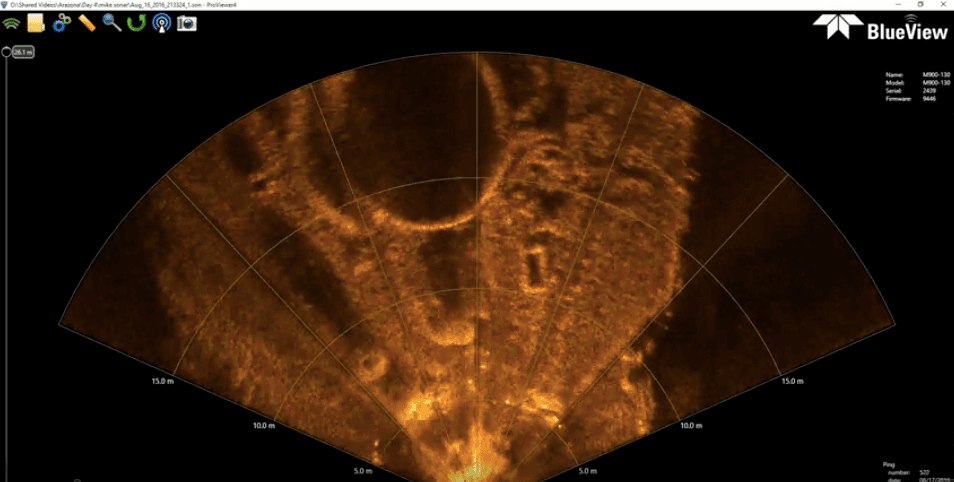

Por ejemplo, cuando se inspecciona el casco de un barco, se quiere ver si hay algún defecto o corrosión importante, daños en el revestimiento, zinc, ánodos, hélices, comprobar el estado del revestimiento, comprobar si el casco necesita limpieza

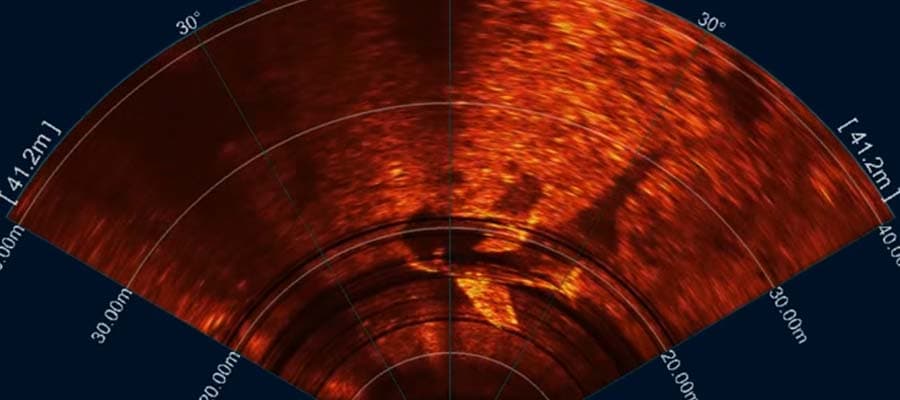

Operaciones con poca visibilidad

Las cámaras y los ojos de los buzos a menudo no son capaces de buscar efectivamente debido a la poca visibilidad bajo el agua. Un sonar de generación de imágenes es la mejor herramienta para luego volver a identificar el objetivo, ya que a veces los datos de los escaneos laterales no arrojan la ubicación exacta (por lo que navegar de regreso al objetivo potencial puede ser difícil). Una vez que el objetivo se ha vuelto a identificar, el sonar se puede utilizar para continuar con el seguimiento del objetivo a medida que se acerca y cuando ya esté lo suficientemente cerca, se puede utilizar para realizar la verificación visual.

M3000D Multibeam Acoustic Specs

Frequency1.2MHz (LF) / 3.0MHz (HF)
Range (max)30m (LF) / 3m (HF)
Range (min)0.1m
Range Resolution2.5mm (LF) / 2.5mm (HF)
Update Rate (max)40Hz
Horizontal Aperture130° (LF) / 40° (HF)
Vertical Aperture20° (LF) / 20° (HF)
Number of Beams512
Angular Resolution0.6° (LF) / 0.25° (HF)
Beam Seperation0.25° (LF) / 0.16° (HF)

M3000D Multibeam Sonar Specs

Width122mm (4.8 inch)
Height62mm (2.4 inch)
Length125mm (4.9 inch)
ConstructionAnodised Aluminium (Titanium available on request)
Depth Rating500m
Weight in air980g (2.1lbs)
Weight in water360g (0.79lbs)
Operating & Storage Temperature-5°C to +35°C (23°F 95°F)
Download Data Sheet
